برچسب گوش RFID TPU چیست؟





APHIS قانون نهایی قابلیت ردیابی بیماری های حیوانی را در 26 آوریل 2024 منتشر کرد. از تاریخ 5 نوامبر 2024، تمام برچسب های گوش رسمی گاو و گاومیش کوهان دار باید به صورت بصری و الکترونیکی قابل خواندن باشند. برچسب‌های فلزی بصری-که از ژانویه 2021 تولید USDA متوقف شده‌اند، دیگر واجد شرایط حرکت حیواناتی که به تازگی برچسب‌گذاری شده‌اند را ندارند. (aphis.usda.gov)



دسته‌های تحت پوشش: گاو سالم و گاومیش کوهان دار 18 ماهه یا بزرگ‌تر، همه گاوهای شیری بدون در نظر گرفتن سن، رودئو و حیوانات نمایشگاهی در هر سنی.



تحت پوشش نیست: گاوهای تغذیه کننده و حیوانات مستقیماً برای کشتار ارسال می شوند.



برچسب ها باید دارای 840-شماره شناسایی حیوانات سری-15 رقم، کد کشور "840"، مطابق با ISO 11784/11785، پروتکل 134.2 کیلوهرتز، FDX-B یا HDX باشند. APHIS بیش از 22.5 میلیون برچسب EID رایگان را از طریق دفاتر دامپزشکی ایالتی توزیع کرده است، اما بودجه فدرال به تخصیص بودجه سالانه کنگره بستگی دارد و تضمین بلندمدت آن نیست. اعتراض دادگاه فدرال در اکتبر 2025 به قضاوت اجمالی منتقل شد. این قانون در حال اجرا است. اجرا در ایست های بازرسی بین ایالتی و بازارهای حراج فعال است.



این یک روند آینده نیست. زیرساخت انطباق فعلی است.



و آمریکا دیر کرده است. NLIS استرالیا RFID را برای گاو در سال 2005 اجباری کرد و در ژانویه 2025 به گوسفند و بز در سطح ملی گسترش یافت. کانادا در جولای 2010 RFID گاو را اجباری کرد. اتحادیه اروپا از ژانویه 2010 شناسه الکترونیکی برای گوسفند و بز را الزامی کرد. برزیل EID فردی گاو را در سال 2027 اجرا می کند برنامه ها بازار جهانی شناسایی دام در سال 2023 به 2.7 میلیارد دلار رسید که پیش بینی می شود تا سال 2030 به 4.63 میلیارد دلار با 9.61٪ CAGR برسد. (grandviewresearch.com)



پس دقیقاً چیست؟

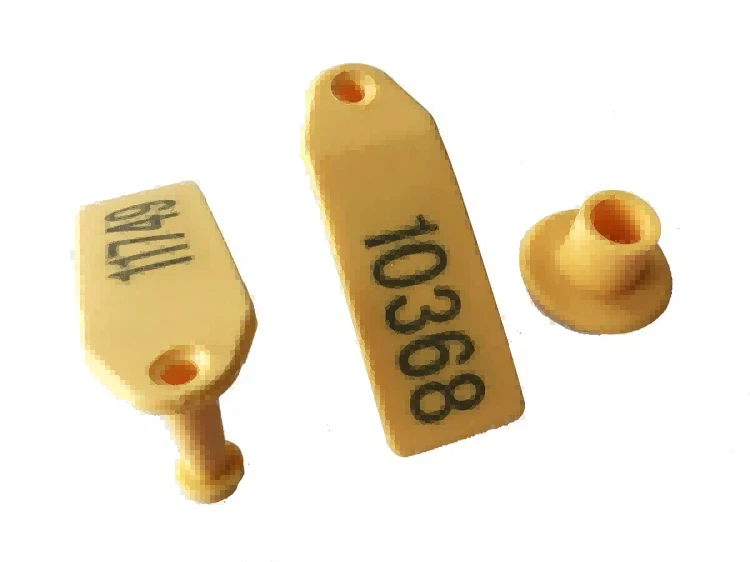

برچسب گوش RFID TPU یک دستگاه شناسایی فرکانس رادیویی غیرفعال است که در یک محفظه پلی اورتان گرمانرم تعبیه شده است و برای اتصال از طریق گوش حیوان طراحی شده و برای زندگی تولیدی حیوان قابل خواندن باقی می ماند.



منفعل یعنی بدون باتری. خواننده یک میدان الکترومغناطیسی 134.2 کیلوهرتز تولید می کند. سیم پیچ آنتن برچسب آن را به جریان کافی برای تغذیه تراشه آی سی تبدیل می کند. تراشه کد شناسایی 64 بیتی ذخیره شده خود را به عقب ارسال می کند. کل تبادل حدود 400 میلی ثانیه طول می کشد.



ساختار کد 64 بیتی تحت ISO 11784 به 16 بیت برای پرچم های خاص، 10 بیت برای کد کشور و 38 بیت برای شماره سریال جداگانه تقسیم می شود. ISO 11785 رابط هوا را کنترل می کند: فرکانس حامل، طرح مدولاسیون، و دو پروتکل ارتباطی رقیب که باعث بیشتر سردردهای خرید در این صنعت می شود.



این محصول است. مهندسی و اقتصاد پشت آن جایی است که پول به دست می آید یا از بین می رود.





TPU: چرا پلاستیک بیشتر از تراشه مهم است؟



بیشتر مکالمات خرید با تراشه شروع می شود. آنها باید از مسکن شروع کنند.



معیار صنعت برای TPU برچسب گوش Covestro's Desmopan® 795 U-یک درجه قالب گیری تزریقی{2}} با تثبیت کننده های UV، مقاومت در برابر هیدرولیز، و مقاومت میکروبی دارای گواهی DIN EN ISO 846، روش D (تست دفن خاک) است. این چیزی است که سازندگان برچسب گوش ممتاز مشخص می‌کنند، زیرا این چیزی است که هشت-به‌علاوه هشت سال در گوش گاو در آفتاب کوئینزلند یا زمستان آلبرتا{6}} سختی Shore D زنده می‌ماند. خوانا پس از 900 سیکل سایش. محدوده عملیاتی از -20 درجه تا +70 درجه.



هر برچسبی از این درجه استفاده نمی کند.



فرمول‌های ارزان‌تر مبتنی بر استر{0}}TPU تقریباً 30٪ کمتر در خط مواد خام قیمت دارند. عملکرد میدانی سال اول-یکسان به نظر می رسد. در ماه چهارده تا هجده، ماتریس پلیمری بریدگی زنجیره ای را تحت قرار گرفتن در معرض تجمعی UV آغاز می کند. بدنه برچسب خوب به نظر می رسد. در واقع در نقطه اتصال نر-نقطه اتصال ماده-دقیقاً در جایی که بار مکانیکی متمرکز می‌شود، هنگامی که حیوانی به ستون حصار ساییده می‌شود یا میله حلقه خوراک را می‌گیرد، شکننده است.



ما این را می دانیم زیرا تگ های رقیب برگشتی را جدا کرده ایم. مارس گذشته، یک مدیر تدارکات پروار در نزدیکی Emerald برای ما کیسه ای با حدود 200 برچسب که از حیوانات معدوم شده بود فرستاد-حفظ او از دهه 80 تا 70 در سال دوم حفره داشت و او می خواست دلیل آن را بداند. دقیقاً کلمات او در تماس: "تگ‌ها تا زمانی که آنها را نگیرید خوب به نظر می‌رسند، سپس می‌چپند." ما از هر شکستی عکس‌برداری کردیم. 73% ترک خوردگی را نشان دادیم که از محل اتصال زن-منشاء می‌گرفت. خرابی تراشه نیست. نه خرابی آنتن خود TPU در یک الگوی منطبق با بریدگی زنجیره‌ای تسریع‌شده در اشعه ماوراء بنفش در فرمول استر درجه پایین‌تر-ترک شده بود. تامین کننده او تکنیک کاربردی را مقصر دانست. عکس‌های مقطع{16} را به او نشان دادیم. او به آنها زنگ نزد.



یک مطالعه رفاهی نمایه‌شده در PubMed (PMID: 8807783) واکنش‌های بافت را در مواد برچسب مقایسه کرد. در میان حیوانات برچسب‌گذاری‌شده با TPU، 23.5٪ از گوش‌ها در ارزیابی کاملاً بدون آسیب- در مقابل 2.9٪ با برچسب‌های فلزی باقی ماندند. تفاوت کیفیت تناسب به همان اندازه فاحش بود: 80٪ از برچسب های TPU در مقایسه با 37٪ برای فلز رتبه "مناسب خوب" را داشتند.



فرآیند ساخت پشت مسکن به اندازه درجه مواد اهمیت دارد.



قالب‌گیری تزریقی دو شات: شات اول ترانسپوندر را در یک لایه محافظ TPU محصور می‌کند، شات دوم بدنه کامل برچسب را در اطراف آن ایجاد می‌کند. تراشه هرگز به طور مستقیم با پلیمر مذاب در دمای کامل فرآیند، که در حدود 270 درجه برای TPU استاندارد اجرا می شود، تماس نمی گیرد.



قالب گیری تک شات از مرحله کپسوله سازی محافظ می گذرد. سریعتر است. توان تولید 30 تا 40 درصد افزایش می یابد. تراشه از پردازش اولیه جان سالم به در می برد. بیشتر. اما تنش حرارتی پسماند نقاط شکست نهفته ایجاد می کند. دوازده ماه دوچرخه سواری اشعه ماوراء بنفش، نوسانات دما و استرس مکانیکی زندگی روزانه یک حیوان این نقاط را فعال می کند. برچسب در ماه اول خوب خوانده می شود. در ماه چهاردهم اینطور نیست.



ما دو-شات را بر روی خطوط انتخاب خودکار-و-با سرعت 40000 واحد در ساعت اجرا می‌کنیم. آیا می‌توانیم تک-شات و فشار 55،000+ را اجرا کنیم؟ بله. ما آن را در سال 2022 در خلال کمبود ظرفیت برای سفارش استرالیا امتحان کردیم. دسته را ردیابی کرد. نرخ شکست میدان هجده ماهه-3.2 برابر تولید استاندارد ما بود. برگشتیم به دو-و تاخیر تحویل را خوردیم. این آخرین باری بود که ما آن گفتگو را در داخل انجام دادیم.



اتصال تراشه به اتصال مستقیم با پدهای تماسی بزرگ-بدون لحیم-محدوده حرارتی را که یک برچسب گوش در گوش تیره-گوش حیوانات در تابستان می‌بیند، کنترل می‌کند. اتصالات لحیم کاری معمولی حدود 180 درجه ضعیف می شوند. پلاستیک سیاه در آفتاب مستقیم به راحتی به این محدوده می رسد. برچسب می میرد. هیچ چیز به وضوح اشتباه نیست. خریدار خواننده را سرزنش می کند، اپراتور آب و هوا را مقصر می داند، تامین کننده تکنیک کاربرد را مقصر می داند. هیچ کس به محل اتصال لحیم نگاه نمی کند زیرا تا آن زمان برچسب در جایی در سطل زباله است.



FDX-B در مقابل HDX: تصمیم پروتکلی که نرخ اسکن شما را تعیین می‌کند



دو پروتکل همان فرکانس همان استاندارد ISO عملکرد میدانی کاملاً متفاوت بسته به زیرساخت شما.



FDX{0}}Bبه طور مداوم در حالی که توسط میدان خواننده تغذیه می شود، ارسال می کند. برچسب کوچکتر، تولید ارزانتر، قابل اعتماد در 35-41 سانتی متر در یک دستی.



HDXانرژی را در یک خازن داخلی ذخیره می کند و سپس به صورت انفجاری انتقال می یابد. بدنه برچسب بزرگتر برای قرار دادن خازن (حداقل 12.0 میلی متر × 2.15 میلی متر).

هزینه بیشتری دارد. اما این انتقال انفجاری از طریق تداخل فلزی منفجر می شود که سیگنال پیوسته FDX را سرکوب می کند.



این در عمل به دلیل یک چیز مهم است: مواد پانل مسابقه.



مسابقات پیش نویس فولادی، لوله های فشرده فلزی، زیرساخت حیاط گالوانیزه-اینها محیط های الکترومغناطیسی ایجاد می کنند که نرخ خواندن FDX-B را کاهش می دهد. چقدر؟ بسه یک مطالعه ScienceDirect که 13 مارک تگ RFID را در بیش از 12000 تلاش برای خواندن آزمایش کرد، تقریباً 98٪ خوانایی برای HDX در مقابل حدود 96.5٪ برای FDX-B اندازه‌گیری کرد. روی کاغذ، ببند. 2000 میش را در یک مسابقه با 98٪ بدوید و 40 را از دست می دهید. در 96.5٪ 70 را از دست می دهید. در شرایط واقعی{18}}پشم خیس، انبوه حیوانات، گل روی گوش{19}}و عملیات FDX در حال تعقیب حیوانات از دست رفته در سراسر حیاط در حالی که عملیات HDX به پایان می رسد.



ما یک مشتری در ویکتوریا داشتیم که 4000 بز را از یک دروازه فولادی عبور داد. 5000 برچسب FDX-B به قیمت هر کدام 0.85 دلار از یک تامین کننده چینی دیگر خریداری کرد. شش ماه بعد، 71٪ نرخ خواندن در دروازه. نه 71٪ از برچسب ها شکست خورده است. 71 درصد از حیوانات با موفقیت اسکن شدند. او با ما تماس گرفت و پرسید که آیا می توانیم آن را درست کنیم. ما نتوانستیم. پروتکل اشتباه برای زیرساخت او. پانل های مسابقه فولادی مشکل بودند و FDX{16}}B نمی تواند بر این فیزیک غلبه کند. او از همان ابتدا به HDX نیاز داشت. کسی به او نگفت.



تفاوت هزینه در آن زمان؟ حدود 1.40 دلار برای هر برچسب. در 5000 سر، این 7000 دلار "پس انداز" است که تقریباً 20000 دلار در هزینه برچسب گذاری مجدد، نیروی کار از دست رفته و اختلال در عملیات در چهار ماه بعد ایجاد کرد.



توصیه همیشگی ما:HDX برای هر عملیاتی که حیوانات را از طریق سیستم های خودکار با زیرساخت فلزی اجرا می کند. FDX-B فقط برای کارهای دستی-خوب است. اما اکثر عملیات ها در نهایت خودکار می شوند و مهاجرت پروتکل در گله برچسب گذاری شده گران و مخرب است.



هزینه استقرار در واقع چقدر است



در اینجا اعدادی از پروژه‌ای است که ما در اواخر سال 2023 برای آن نقل‌قول کردیم و برچسب‌هایی برای آن ارائه کردیم. استرالیای جنوبی، ایستگاه 2800 میش که خواستار انطباق کامل با NLIS به‌علاوه توزین و پیش‌نویس خودکار است.



مورد	هزینه
برچسب های الکترونیکی HDX، 3200 واحد 2.65 دلار	$8,480
سیستم پنل خوان، مسابقه اصلی	$4,100
وزن جعبه با EID یکپارچه	$9,200
استیک خوان دستی، 2 در 680 دلار	$1,360
مجوز نرم افزار، سالانه	$840
یکپارچه سازی و راه اندازی، 2 روز	$1,600
آموزش اپراتور، نیم روز	$400
نصب و راه اندازی	$3,200
مجموع	$29,180
هر سر	$10.42



برچسب ها حدود 29 درصد از کل بود. خوانندگان و جعبه وزن 50٪ بود. نرم افزار و نیروی کار بقیه را تشکیل می دادند. این نسبت در اکثر استقرارهایی که با آنها درگیر بوده‌ایم برقرار است-برچسب هرگز خط هزینه غالب نیست، بلکه مؤلفه‌ای است که تعیین می‌کند آیا بقیه سرمایه‌گذاری انجام می‌شود یا بی‌حرکت در تولید بلیط‌های تعمیر و نگهداری می‌نشیند.



برای مرجع، قیمت گذاری هر{0} واحد برچسب در سطح مؤلفه:



نوع برچسب	محدوده قیمت عمده
برچسب گوش FDX{0}B TPU	$1.00 – $3.50
برچسب گوش HDX TPU	$2.00 – $4.50
EID مطابق با USDA 840، خرده فروشی	$2.25 – $2.90
حسگر پیشرفته-یکپارچه شده است	$15+



خوانندگان: دستی 500 تا 4500 دلار، پنل ثابت 1000 تا 8000 دلار، وزن جعبه 6000 تا 12000 دلار.



اکنون سمت بازگشت از آن استقرار SA. آنها 220 ساعت صرفه جویی در نیروی کار را در سال اول ثبت کردند-شناسایی، وزن کردن، تهیه پیش نویس، ثبت-نگهداری که قبلاً به دو نفر نیاز داشت و اکنون توسط یکی انجام می شد. 32 دلار در ساعت با احتساب فوق العاده، 7040 دلار است. افزایش دقت پیش نویس باعث شد تا 60 ساعت دیگر در تعقیب{9}}حیوانات دسته بندی نشده صرفه جویی شود: 1920 دلار. آنها تصمیم‌گیری‌های بهتری برای اصلاح نژاد با داده‌های دقیق وزن{12}}میش‌هایی را که از نظر بصری خوب به نظر می‌رسیدند، از بین بردند، اما داده‌ها نشان داد که به طور مداوم عملکرد ضعیفی داشتند{13}به طور محافظه‌کارانه سالانه 4000 دلار تخمین زده شد.



مجموع بازده سال اول سند-: تقریباً 12,960 دلار. بازپرداخت قبل از هرگونه تخفیف دولتی: 2.3 سال. پس از تخفیف دولت SA (0.95 دلار به ازای هر برچسب به اضافه 4500 دلار برای زیرساخت)، هزینه واقعی به حدود 20600 دلار کاهش یافت. بازپرداخت: تقریباً 18 ماه.



داده های موردی منتشر شده از سایر عملیات:



Progressive Dairy Solutions در بریتیش کلمبیا ردیابی 150-پست عملیات گاو-RFID: 11500 دلار صرفه جویی سالانه، کاهش 84 درصدی در خطاهای پرورش، متریک روز باز 9.2 روز کاهش یافت. (thebullvine.com)



یک کارخانه لبنی 2000 گاو نیوزلند RFID یکپارچه با نظارت بر سلامت: 40 درصد کاهش در حوادث ورم پستان، 15 درصد افزایش در توان شیردهی. با 200 تا 400 دلار برای هر مورد ورم پستان بالینی روی 2000 سر، اجتناب از هزینه در سال اول به تنهایی سیستم را توجیه کرد.



Ferme Bréton در کبک، 140 گاو-پرتولید با حسگرهای بولوس شکمبه مرتبط با RFID: کاهش 63 درصدی موارد اسیدوز بالینی در حدود 285 دلار در هر مورد. پس انداز سالانه ناشی از کاهش اسیدوز: تقریباً 18200 دلار.



یک صادرکننده گاو استرالیای غربی پس از انطباق کامل با NLIS RFID به 20 درصد افزایش درآمد دست یافت. نه به دلیل کاهش هزینه: از دسترسی به بازارهای برتر ژاپن و کره جنوبی که به قابلیت ردیابی الکترونیکی تأیید شده نیاز دارند.



بازپرداخت در بین منابع منتشر شده در 12 تا 18 ماه برای عملیات بالای 200 سر دسته بندی می شود. زیر 500 سر، هزینه زیرساخت ثابت به ازای هر حیوان بسیار زیاد است. عملیات های کوچکتر باید بر کیفیت برچسب و خوانندگان دستی تمرکز کنند، تا زمانی که مقیاس آن را توجیه کند، از ادغام جعبه وزن صرفنظر شود.



جایی که برچسب ها شکست می خورند



نرخ از دست دادن برچسب پنج ساله در بین 4,316 گاو در مطالعه طولی ScienceDirect: 19.8%. بودجه برای جایگزینی سالانه 4-5٪. اگر مدل تدارکات شما فرسایش صفر را فرض کند، سال سوم مجبور به تجدید نظر خواهد شد.



بزرگترین علت: ریسمان عدل.نه UV عدم نقص ساخت ریسمان بیل. موضوعات انجمن CattleToday بارها و بارها به این موضوع بازمی گردند. میله‌های حلقه تغذیه با دهانه‌های گردن Z شکل دومین نقطه گیر رایج هستند. برچسب‌هایی که خیلی نزدیک به نوک گوش قرار می‌گیرند-که دائماً اتفاق می‌افتد زیرا راحت‌ترین نقطه در حین کار با ناودان است-از بین می‌رود زیرا غضروف در آنجا لنگر کمتری ایجاد می‌کند.



قرارگیری صحیح در هر راهنمای اکستنشن Penn State: یک سوم میانی گوش، بین دنده های غضروف دوم و سوم، شفت عمودی. هر عملیاتی-ضرر-بالا{2}}که بررسی کردیم، نشان‌ها را اشتباه درج می‌کرد.



عفونت برای برچسب های TPU که به درستی اعمال می شود، حدود 3.3٪ است. از فصل پرواز خودداری کنید ضد عفونی کننده روی برچسب و گوش. وقتی برنامه شما اجازه می دهد، به جای نوزادان، بچه های یک ساله را تگ کنید.



شکست های خواندن بیشترین ناامیدی را در انجمن های دامداری ایجاد می کند و نیمی از زمان تشخیص اشتباه است. گوش های گل آلود حدود 5 درصد از خرابی های اسکن را تشکیل می دهند. خطاهای زاویه و فاصله خوان بیشتر بیشتر است. اما گران‌ترین تشخیص اشتباهی که می‌بینیم سرزنش سخت‌افزار خواننده است در حالی که مشکل واقعی برچسب‌های FDX-B در یک محیط فولادی-محیط مسابقه- است که در بالا پوشش داده شد. یکی از پوسترهای Ranchers.net ناامیدی اکوسیستم اختصاصی را به خوبی خلاصه کرد: استاندارد ISO قابلیت همکاری را مشخص می‌کند، اما عملکرد واقعی رادیویی-در بین جفت‌های سازنده متفاوت است. قبل از سفارش حجم، نمونه ها را روی خوانندگان خاص خود آزمایش کنید.



ارزیابی تامین کنندگان



گواهینامه ICAR: ISO 24631-1 (انطباق) و ISO 24631-3 (عملکرد). اعتبار پنج ساله گواهی منقضی شده یا در دسترس نیست=راه بروید. بازار ایالات متحده: تأیید USDA 840 و سپر رسمی را تأیید کنید. استرالیا: تأیید دستگاه NLIS.



درجه مواد: از TPU خاص بپرسید. Desmopan 795 U معیار است. اگر پاسخ مبهم باشد ("پلی اورتان-با کیفیت بالا")، تامین کننده مشخصات مواد خود را کنترل نمی کند. یا نمی خواهد آن را فاش کند. در هر صورت مشکل



روش ساخت: تزریق دو شات در مقابل یک شلیک-، قرار دادن تراشه خودکار در مقابل دستی، اتصال مستقیم در مقابل لحیم کاری. اینها قابلیت اطمینان سال-دو میدان را پیش‌بینی می‌کنند. یک نمونه تازه روی میز شما چیزی در مورد آن به شما نمی گوید.



داده های نگهداری: به اندازه نمونه، گونه، مدت زمان و شرایط نیاز دارد. اعداد نگهداری گاو و بز قابل تعویض نیستند. یک ادعای 99.5٪ بدون روش، کپی بازاریابی است، نه داده های مهندسی.



پروتکل{0}}تطابق زیرساخت: اگر مطمئن نیستید که عملیات شما به FDX-B یا HDX نیاز دارد، مشخصات مسابقه و ناودان خود را برای ما ارسال کنید. ما به شما خواهیم گفت. دریافت این اشتباه تنها گرانترین اشتباه در تهیه برچسب گوش RFID است و به اندازه کافی آن را دیده ایم که ترجیح می دهیم آن را قبل از PO مرتب کنیم تا بعد از آن.



جایی که بازار در حال حرکت است



برچسب‌های یکپارچه حسگر از Ceres Tag شناسایی غیرفعال RFID را با پایش دما، ردیابی فعالیت مبتنی بر شتاب‌سنج-و موقعیت مکانی GPS در یک بسته انرژی خورشیدی{2}}ترکیب می‌کند که ادعا می‌کند 7+ سال عمر عملیاتی بدون تعویض باتری دارد. اقتصاد واحد به مقیاس کالایی-$15+ در مقابل $2-$4 برای RFID غیرفعال اولیه- نرسیده است، اما مسیر به سمت همگرایی است. برای لبنیات، گله‌های ژنتیکی و دام‌های پرورشی با ارزش که در آن تشخیص زودهنگام بیماری به ازای هر حیوان بیشتر از هزینه‌های حق بیمه صرفه‌جویی می‌کند، مورد تجاری از قبل کار می‌کند.



قابلیت ردیابی تأییدشده-بلاک چین در حال تولید تجاری است. حدود 74 درصد از صادرکنندگان گاو و گوسفند استرالیایی تا سال 2024 تأیید بلاک چین را- فعال کرده بودند. ارزش پیشنهادی: اسناد منشأ که از زنجیره تأمین از پادوک تا قفسه خرده فروشی باقی می ماند، تقاضای بازارهای صادراتی برتر در ژاپن، کره جنوبی و به طور فزاینده اتحادیه اروپا.



مواد برچسب زیست تخریب پذیر وارد مراحل اولیه تجاری می شوند. "Clean Trace" Alterra از پلیمرهای مبتنی بر ذرت- استفاده می کند. فرمولاسیون Bio{3}}TPU از روغن کرچک در حال تولید است. معاوضه فعلی-: عمر ثابت شده UV کوتاهتر از TPU مبتنی بر نفت-. قبل از مشخص کردن، شرایط نگهداری خاص خود را ارزیابی کنید.
